Mitsubishi Ecodan warmtepomp installatie handleiding voorkom de 3 duurste fouten

Een correcte warmtepomp-installatie bepaalt voor 70% het rendement en de levensduur van je systeem. De drie kritieke succesfactoren zijn: juiste locatiekeuze met voldoende luchtcirculatie, correct afgemeten koudemiddelleidingen met kwaliteitsvolle isolatie en een elektrische aansluiting die aan alle veiligheidseisen voldoet. Deze gids behandelt specifieke stappen voor Mitsubishi Ecodan en andere populaire merken.

Waar je de buitenunit plaatst, maakt meer uit dan je denkt

Je hebt net een Mitsubishi Ecodan ontvangen. De handleiding ligt klaar. Maar voor je de eerste schroef aandraait, moet je één cruciale beslissing nemen: waar zet je de buitenunit? Een verkeerde locatiekeuze leidt tot permanente inefficiëntie.

De grootste schuld ligt bij luchtrecirculatie. Plaats je de unit te dicht bij de gevel of in een hoek, dan zuigt hij zijn eigen uitgeblazen warme lucht terug in. Dit vermindert het rendement flink. Je verliest constant aan prestaties. Milieu Centraal wijst erop dat een goed afgestelde warmtepomp een COP van 3,5 tot 5,0 kan bereiken bij gematigde temperaturen — maar alleen als hij voldoende verse lucht krijgt.

Meet daarom minimaal 1 tot 2 meter vrije ruimte aan de voorkant (waar lucht wordt aangezogen). Dit geldt voor Daikin, Vaillant, Panasonic en Samsung — alle merken hanteren vergelijkbare afstanden. Aan de zijkanten volstaat 30 tot 50 centimeter. Controleer altijd je installatiehandleiding voor je specifieke model. Aan de zijkanten van de buitenunit is 30 tot 50 centimeter ruimte aanbevolen; voorkant 1 tot 2 meter vrije ruimte.

Kijk ook naar het windklimaat van je tuin. Een unit die constant tegenwind krijgt tijdens de stookperiode, moet harder werken. Kies bij voorkeur een beschutte locatie aan de oost- of noordgevel — bescherming tegen westenwinden én natuurlijke ontdooiing door ochtendzon.

De ondergrond is net zo belangrijk. Een lucht-water warmtepomp weegt gevuld 80 tot 150 kilogram. Plaats hem op een betonnen voet van minstens 15 centimeter dikte. Houten vlonders of zand zijn onvoldoende. Trillingen verschuiven niet alleen het apparaat; ze veroorzaken ook slijtage en geluidsoverlast.

Geluid vraagt aandacht. De geluidsdruk op de perceelgrens mag overdag niet boven de 45 dB(A) en 's avonds en 's nachts niet boven de 40 dB(A) komen. Dit betekent dat je minimaal 3 tot 5 meter afstand tot de erfgrens aan moet houden. Minimaal 2 meter afstand tot perceelsgrens, wettelijke drempel 40 dBa overdag en 45 dBa 's avonds/nachts op perceelgrens. Werk samen met je gemeente; sommige hebben strengere lokale normen. Voor hoogste rendement plaats je de twee units niet verder dan 20 tot 30 meter uit elkaar.

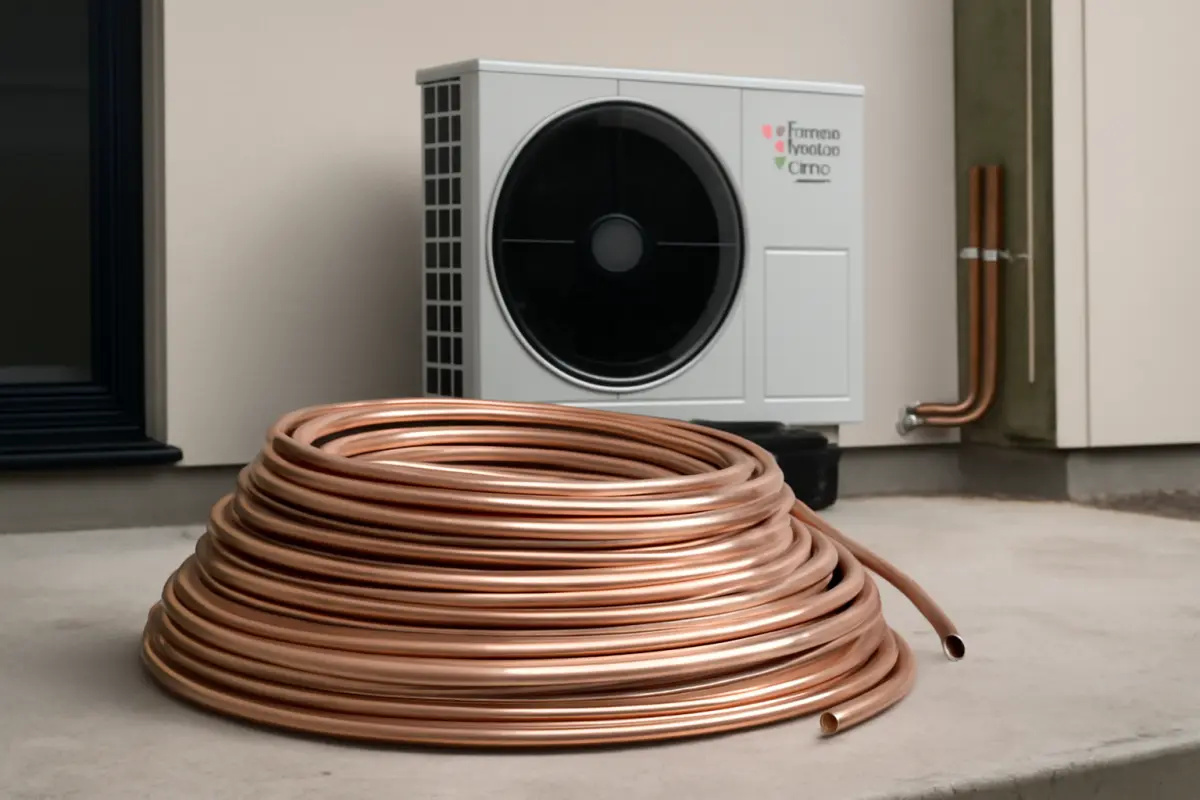

Koudemiddelleidingen: materiaalkeuze bepaalt tien jaar prestaties

Je hebt de locatie gekozen. Nu begin je met de leidingen. Dit is waar veel zelfbouwers falen.

Koperleidingen zijn standaard; diameters hangen af van woninggrootte en afstand. Voor huizen tot 120 vierkante meter heb je meestal 6mm/10mm of 6mm/12mm nodig. Een algemene regel: afstanden boven de 15 meter vereisen dikkere leidingen (8mm/12mm). Deze lijken grotere uitgaven — €3 tot €4 per meter extra — maar besparen jou €200 tot €300 jaarlijks. Elke kink in het koper vermindert het rendement met 2 tot 5 procent.

Isolatie is evenzeer kritisch. Gebruik Armaflex van minimaal 20 millimeter dikte aan beide zijden. Goedkopere isolatie van 10 tot 15 millimeter verliest 10 tot 20 procent rendement door condensatie en temperatuurverlies. De investering van €2 per meter extra bespaart €150 tot €250 jaarlijks.

Bij aansluitingen op de buitenunit zit het geheim in de druk. Draai wartelmoeren handvast aan, dan gebruik je een momentsleutel. Voor 6mm leidingen geldt meestal 35 tot 45 Newtonmeter; voor 10 tot 12 millimeter, 45 tot 55 Nm. Te los betekent lekkage. Te vast beschadigt de schroefdraad. Een professionele aansluitset helpt mee.

Na aansluiting volgt de vacuümtest — de kritieke stap die velen overslaan. Zuig het systeem tot minimaal 500 micron (0,5 millibar) af. Dit duurt 30 tot 60 minuten. Vocht in het systeem vriest vast bij lage temperaturen en blokkeert het expansieventiel. Goedkope vacuümpompen onder €100 halen zelden de vereiste onderdruk.

Elektrische aansluiting: dit wordt het duurste foute besluit

Laat dit aan een erkende elektricien over. Ernstig.

Een 8 kilowatt warmtepomp vraagt ongeveer 35 ampère bij opstart. Dit vergt een aparte groep van minimaal 40 ampère met type B automatische zekering. Oude 25-ampère zekeringen zijn onvoldoende en vallen constant uit op koude dagen — precies wanneer je systeem het hardst moet werken.

Aarding is even belangrijk. De buitenunit staat buiten en is extra kwetsbaar voor blikseminslag. Een gebrekkige aardleiding kan de volledige elektronica vernielen. Reparatiekosten lopen €800 tot €1500. Zorg voor minstens 2,5 millimeter² aardleiding en meet de aardweerstand — deze moet onder 30 ohm blijven.

Sommige merken — Ecoforest, Atag — gebruiken speciale communicatiekabels tussen in- en buitenunit. Deze 2-aderige kabels zijn niet interchangeabel. Vervangen door gewone draad stokt het systeem in noodstand, wat het energieverbruik verdubbelt.

Slimme meter-koppeling verdient voorkeur. Veel warmtepompen kunnen 's nachts extra warm water maken wanneer stroom goedkoper is. Dit kan €150 tot €300 per jaar besparen, vooral als je dynamische energiecontracten hebt waar nachtprijzen 40 tot 60 procent lager liggen.

Eerste inbedrijfname: deze vier instellingen bepalen je jaarlijkse kosten

De installatie staat. Elektronica werkt. Nu volgt inbedrijfstelling — en hier gebeuren veel blunders.

Stel de stooklijn af op je woning. Goed geïsoleerde huizen (bouwjaar na 2000) hebben meestal een stooklijn van 35°C bij -10°C buitentemperatuur nodig. Oudere woningen tot 1980 eisen 50 tot 55°C. Een verkeerd ingestelde stooklijn kost je €200 tot €400 per jaar extra. Raadpleeg de installatiehandleiding van je merk voor uitgangspunten.

Controleer ook je ontdooicyclus. Een te agressieve ontdooiing laat de unit onnodig naar elektrische verwarming grijpen — precies wanneer een warmtepomp het meest efficiënt zou moeten draaien. Moderne systemen (vooral Panasonic-modellen) hebben slimme ontdooiing die alleen activeert bij echte ijsvorming.

Begin conservatief en bouw geleidelijk op. Test het systeem eerst op milde dagen (5 tot 10°C) en controleer of het stabiel draait zonder constant aan-uit te schakelen. Dit fenomeen, 'pendelen' genoemd, verlaagt het rendement aanzienlijk en versnelt slijtage van de compressor.

Monitor de warmtecurve door seizoenen heen. Moderne systemen leren geleidelijk hoe je woning op weersveranderingen reageert. Veel adaptieve algoritmes werken beter naarmate ze meer data verzamelen.

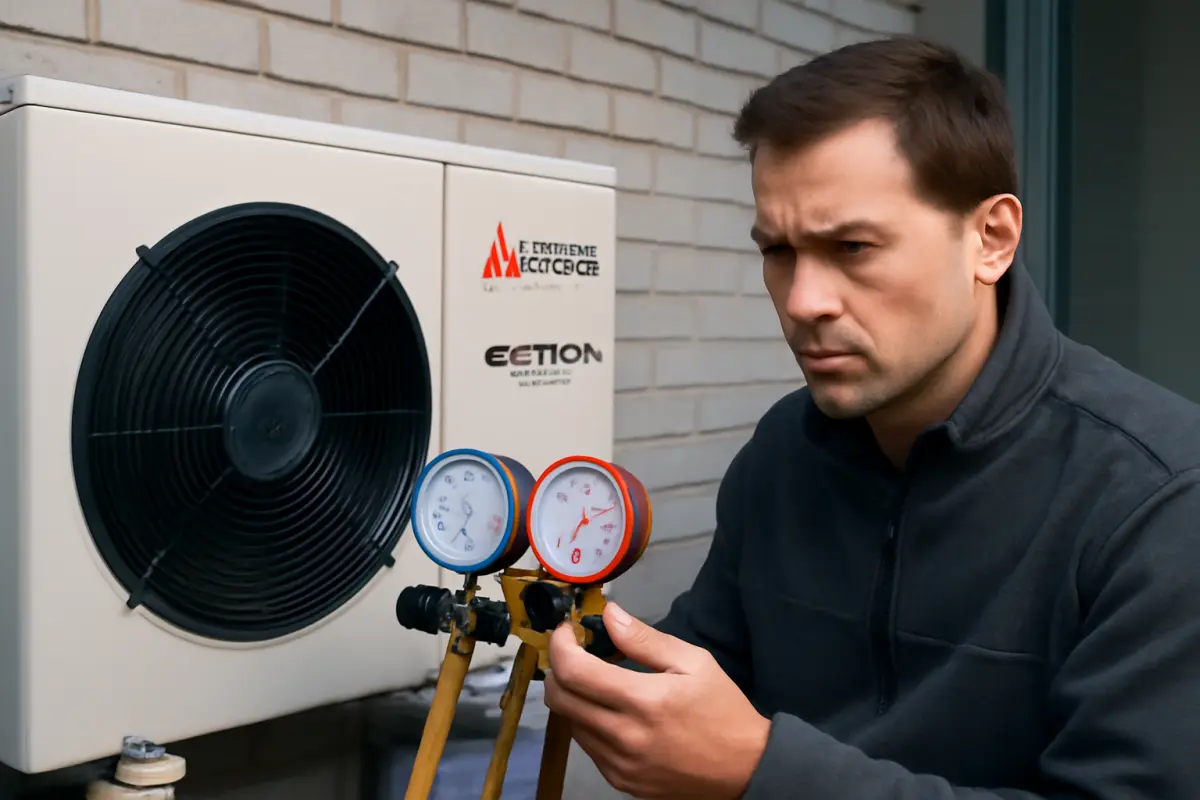

Drie fouten die het meeste geld kosten

Koudemiddellekkage door slechte verbindingen kost je. Een lek van slechts 50 gram per jaar lijkt gering, maar reparatiekosten lopen €300 tot €500 op. Controleer de drukmeters regelmatig — een daling van meer dan 0,5 bar per jaar wijst op lekkage.

Te kleine leidingdiameters creëren drukverlies en verminderde rendement — permanent. Dit is misschien de meest onderschatte fout. Veel monteurs kiezen goedkoper 6mm/10mm omdat ze kostendruk voelen, maar je betaalt dit terug via energieverlies.

Onvoldoende isolatie van koudemiddelleidingen is een sluipende post. Een unit produceert wel 10 tot 40 liter condenswater per dag, vooral in het overgangsseizoen. Een geblokkeerde afvoer laat water opstaan, wat corrosie en elektronicaschade veroorzaakt. Leg de afvoer met minimaal 1 procent helling naar een geschikt rioolpunt.

Verkeerde elektrische fasevolgorde bij 3-fase aansluitingen laat de compressor achteruit draaien — en beschadigt hem binnen uren. Controleer dit met een fasevolgorde-meter voordat je de unit voor het eerst inschakelt.

Onderhoud in de eerste maand bepaalt tien jaar prestatie

Controleer wekelijks de drukmeters op koudemiddellekken. Elke maand mag de druk niet meer dan 0,2 bar dalen.

Monitor je energieverbruik nauwkeurig. Een goed afgestelde lucht-water warmtepomp bereikt een COP van 3,5 tot 5,0 bij gematigde temperaturen. Verbruik boven de 35 kilowattuur per dag voor een 120 vierkante meter woning wijst op verkeerde instellingen.

Reinig je buitenunit maandelijks van bladeren en vuil. Een vervuilde verdamper vermindert warmteoverdracht met 15 tot 25 procent. Gebruik zachte borstels en water — hogedrukreinigers beschadigen de lamellen van de warmtewisselaar.

Plan professioneel onderhoud elk jaar vóór het stookseizoen. Een erkende monteur controleert koudemiddeldruk, elektrische aansluitingen en sensoren. Dit kost €150 tot €250 maar voorkomt veel duurdere reparaties. Veel fabrieksgaranties vervallen bij gebrekkig onderhoud.
