Installatie hybride warmtepomp gids zo voorkom je fouten (stap-voor-stap)

De installatie van een hybride warmtepomp vereist aandacht voor elektrische aansluitingen, plaatsing van de binnen- en buitenunit, en systeeminregeling. De kritieke stappen zijn locatiekeuze, leidingaansluitingen, configuratie van de regeleenheid en controle van alle verbindingen. Veel doe-het-zelvers onderschatten hoe complex de elektrische schakeling is. Het gaat niet alleen om fysieke plaatsing, maar vooral om hoe gas en elektriciteit slim samenwerken.

Deze gids toont elke stap van de installatie, van voorbereiding tot definitief inregelen. Zo voorkom je kostbare fouten en zorg je dat je systeem direct optimaal presteert. Of je nu zelf installeert of een installateur begeleidt — je vindt hier alle praktische details die nodig zijn.

Voorbereiding: zorg dat je meterkast en gasinstallatie klaar zijn

Een succesvolle installatie begint met grondige voorbereiding van je elektrische en gasinstallatie. Begin met de meterkast. Volgens Milieu Centraal hebben de meeste hybride warmtepompen (2 tot 5 kW) voldoende aan een bestaande 1x35 ampère aansluiting. Toch is het verstandig een erkend elektricien te laten controleren of er ruimte voor een aparte groep is. Meet de beschikbare ruimte: je hebt minimaal 40 cm breedte nodig voor de regelkast plus extra ruimte voor bedrading.

Controleer daarna je gasleiding. Een hybride warmtepomp vraagt om een aangepaste gasaansluiting omdat het systeem anders schakelt dan een traditionele CV-ketel. De normale huishoudelijke gasdruk ligt rond 25 mbar, maar dit moet per woning gecontroleerd worden door een erkend installateur. Bij oudere woningen kan de gasinstallatie ongeschikt zijn voor de wisselende vraag van een hybride systeem.

Voor de buitenunit bepaal je de optimale locatie. Deze moet minimaal 3 meter van buren staan vanwege geluidsnormen. Bij installatie van warmtepompen gelden strikte geluidseisen: maximaal 45 dB overdag en 40 dB 's nachts op de erfgrens. Plaats de unit bij voorkeur op het zuiden of zuidwesten voor maximale efficiëntie. Vermijd locaties onder dakranden waar ijsvorming kan optreden. De ondergrond moet vlak en stabiel zijn — een betonnen fundering van 80x60 cm is ideaal.

Zorg dat alle gereedschappen klaarstaan. Je hebt een boormachine, pijpsnijder voor koperen leidingen, isolatiemateriaal en een digitale multimeter nodig. Een vacuümpomp is essentieel voor het ontluchten van het koelcircuit — dit bepaalt je systeemefficiëntie.

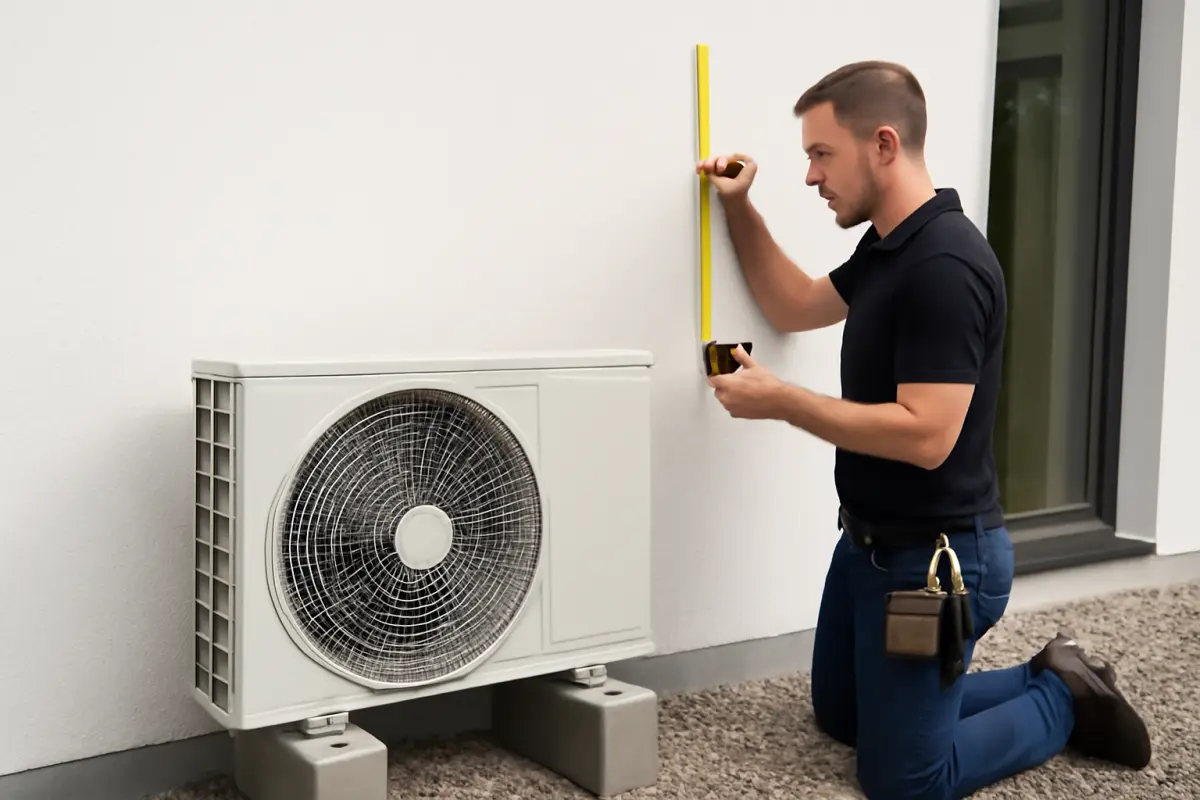

Stap 1: Markeer alles uit, plaats de buitenunit, bereid de doorgang voor

Begin met het markeren van alle doorgangsroutes voor leidingen en kabels. Meet tweemaal en boor één keer — een verkeerde doorgang kost je veel herstelwerk. De doorgang voor koelleidingen moet minimaal 65 mm diameter hebben zodat beide koperen leidingen plus isolatie passen.

Plaats de buitenunit op de voorbereide fundering en controleer met een waterpas dat deze perfect horizontaal staat. Een scheef geplaatste unit kan trillingen veroorzaken die geluidsisolatie noodzakelijk maken. Bevestig de unit met bouten van minstens M10 — altijd de meegeleverde trillingsdempende rubber onderleggers gebruiken.

Boor de muur op de juiste hoogte met een lichte helling naar buiten (2-3 graden) voor condensafvoer. Dit voorkomt dat water terugloopt. Seal de doorgang tijdelijk af met tape zodat stof en vocht buiten blijven tijdens de rest van de installatie.

Test de gasaansluiting door de druk te meten. Voor hybride systemen is dit cruciaal omdat het systeem snel moet kunnen schakelen van nul naar vol vermogen. Een onderdimensioneerde gasleiding leidt tot slechte hybride prestaties en hogere energiekosten.

Stap 2: Zorg voor een solide aansluiting van de units en drainage

Monteer de binnenunit op een stevige dragende muur van beton of baksteen. Gipsplaat kan 45-60 kg niet dragen zonder versterking. Gebruik muurpluggen van minimaal 12 mm diameter, minstens 8 cm diep in de muur.

Sluit de koelleidingen aan tussen beide units met koperen leidingen van de juiste kwaliteit. Slechte kwaliteit koper ontwikkelt binnen twee jaar scheurtjes door drukwisselingen. Isoleer elke leiding afzonderlijk met hoogwaardige PE-schuim isolatie van minstens 13 mm dikte — dit bepaalt je energieverlies.

Verbind de condensafvoer met minstens 3% helling naar de dichtstbijzijnde afvoer. In de winter bevriest dit als de helling te klein is. Plaats een sifon om geurvorming te voorkomen en test de afvoer door een liter water door te spoelen.

Controleer alle aansluitingen op lekkage door het systeem voorzichtig onder druk te zetten. Een kleine lekkage in het koelcircuit kan je efficiëntie flink verlagen. Twijfel je over deze stap, schakel dan professionele hulp in — dit is het hart van het systeem.

Stap 3: Elektrische aansluiting en hybride regeling

Schakel de hoofdschakelaar uit voordat je begint. Installeer een aparte groep voor de warmtepomp — deze heeft meer vermogen nodig dan een traditionele CV-ketel vanwege de elektrische component. Gebruik kabels met een doorsnede van minimaal 4 mm² voor de hoofdvoeding.

Sluit de communicatiekabel aan tussen beide units. Deze zorgt ervoor dat de binnen- en buitenunit informatie uitwisselen over temperatuur en energiebehoefte. Alleen de meegeleverde kabel gebruiken — een verkeerde kabel verstoort de hybride regeling.

Configureer de hybride regelaar volgens je woning. Voer het verwarmingsoppervlak in (in m²), isolatieniveau en comfortabele temperatuur in. Een verkeerde configuratie laat het systeem te vaak schakelen, wat de levensduur met jaren verkort.

Test alle elektrische verbindingen met een multimeter. Meet de spanning op elke aansluiting — deze moet binnen 5% van de nominale waarde liggen. Een te lage spanning zorgt voor inefficiënte werking en verhoogt slijtage. Documenteer alle metingen voor eventuele garantieclaims.

Tip: Installeer een slimme meter die gas en elektriciteit apart meet. Zo zie je direct of de hybride regeling optimaal werkt en of je de verwachte energiebesparingen behaalt.

Stap 4: Test het systeem onder verschillende omstandigheden

Start het systeem en laat het 30 minuten draaien om alle componenten op temperatuur te brengen. Monitor de temperatuurstijging — deze moet geleidelijk en stabiel verlopen. Plotselinge sprongen duiden op lucht in het systeem of verkeerde instellingen.

Controleer de hybride schakeling door de buitentemperatuur kunstmatig aan te passen via de testmodus. De meeste systemen schakelen rond 4-7°C buitentemperatuur over van warmtepomp naar gasketel. Bij een hogere schakeltemperatuur verlies je efficiëntie; bij een lagere loop je risico op bevriezing.

Test de weersafhankelijke regeling door verschillende buitentemperaturen in te stellen. Het systeem moet de aanvoertemperatuur automatisch aanpassen. Bij -5°C buitentemperatuur moet de aanvoer rond 55°C liggen, bij 10°C buitentemperatuur volstaat 35°C. Volgens WattSlimmer ligt de ideale temperatuur voor het aanvoerwater tussen 35 en 45°C voor maximale efficiëntie.

Voer een volledige cyclus uit van verwarmen naar warmwaterproductie. Het systeem moet soepel schakelen zonder onderbreking van de verwarming. Merk je dat de radiatortemperatuur daalt tijdens warmwaterproductie, dan is de buffercapaciteit onvoldoende.

Meet het werkelijke energieverbruik en vergelijk dit met de specificaties. Een goed ingeregeld systeem haalt een COP (Coefficient of Performance) van tussen 3,5 en 5 bij gunstige omstandigheden. Ligt de waarde daaronder, controleer dan de isolatie van leidingen en de instelling van de regelaar.

Veel voorkomende fouten — en hoe je ze vermijdt

De meest kostbare fout is het onderdimensioneren van de gasaansluiting. Veel installateurs vergeten dat een hybride warmtepomp andere gasbehoeften heeft dan een traditionele ketel. Het gassysteem moet snel kunnen schakelen van nul naar vol vermogen. Onderdimensionering leidt tot slechte hybride prestaties.

Een andere veelgemaakte fout is het plaatsen van de buitenunit te dicht bij obstakels. Houd minimaal 60 cm vrije ruimte aan alle kanten voor luchtstroom. Een belemmerde luchtstroom verlaagt de efficiëntie en zorgt voor ijsvorming in de winter — een probleem dat je pas na het eerste vriesseizoen opmerkt.

Verkeerde isolatie van koelleidingen kost veel eigenaren geld. Gebruik nooit gewone schuimrubber isolatie — deze trekt vocht aan en verliest isolerende werking. Investeer in closed-cell PE isolatie die bestand is tegen temperatuurwisselingen en UV-straling. De meerkosten van €30-50 verdien je binnen een jaar terug.

Configuratiefouten in de regelaar zijn moeilijk te herkennen maar hebben grote gevolgen. Het systeem lijkt normaal te werken maar schakelt op verkeerde momenten. Check maandelijks je energieverbruik en vergelijk met de verwachtingen — grote afwijkingen wijzen op configuratieproblemen.

Onvoldoende planning leidt tot budgetoverschrijding. Reken niet alleen met de aanschafprijs maar ook met installatiekosten, aanpassingen aan gas- en elektra-installaties, en inregeling en optimalisatie.

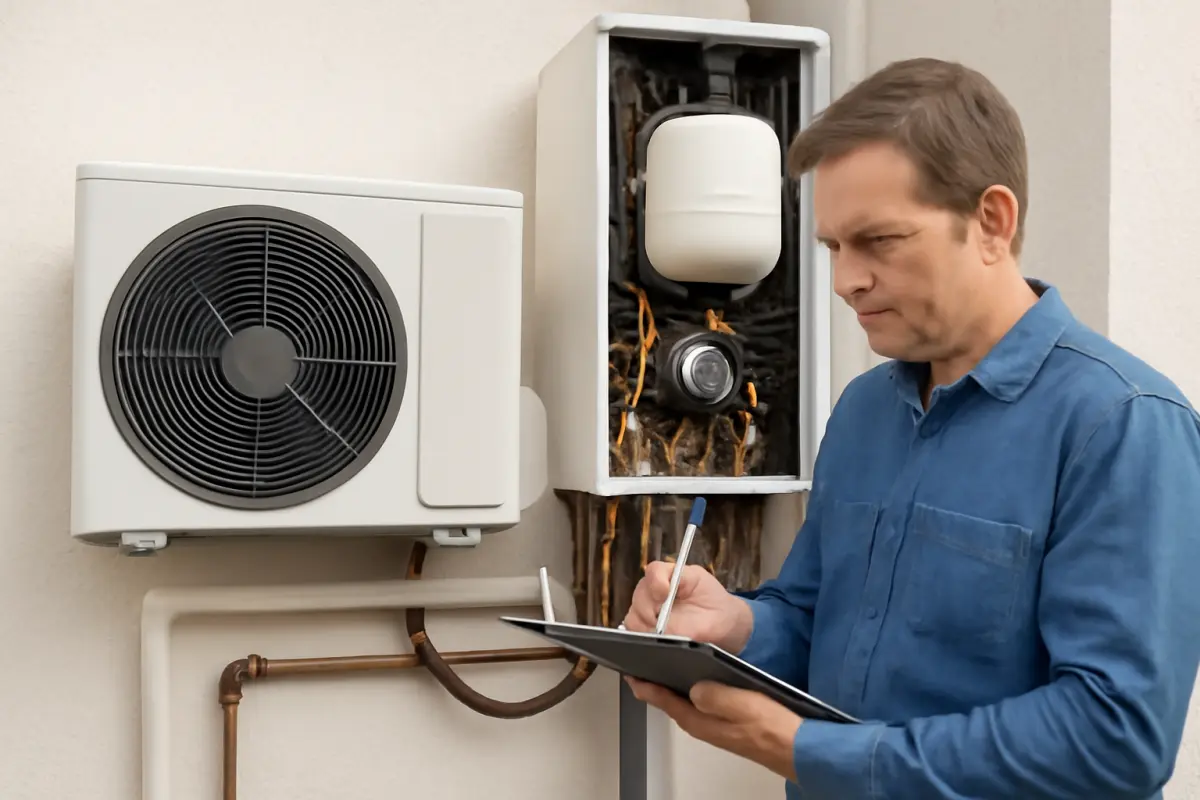

Onderhoud na installatie — dit scheelt later veel gedoe

Plan de eerste onderhoudsbeurt binnen 6 maanden na installatie. De eerste maanden zijn cruciaal voor optimale prestaties. Componenten zetten zich en instellingen kunnen bijgesteld worden op basis van werkelijk gebruik.

Monitor het energieverbruik wekelijks in de eerste winter. Noteer de buitentemperatuur en het gas- en elektriciteitsverbruik. Zo krijg je inzicht in het werkelijke hybride gedrag. Draait het systeem bij 5°C buitentemperatuur nog steeds vooral op elektriciteit, dan is bijstelling nodig.

Reinig de buitenunit maandelijks van bladeren en stof. Een vervuilde verdamper verlaagt de prestaties drastisch — al 3 mm vuil op de lamellen kost 10% efficiëntie. Gebruik een zachte borstel en spoel van binnenuit naar buiten.

Controleer jaarlijks de isolatie van alle leidingen. Zonnestraling en temperatuurwisselingen tasten isolatiemateriaal aan. Vervang beschadigde isolatie direct — elke meter ongeïsoleerde leiding kost €15-25 per jaar aan energieverlies.

Juridische vereisten en praktische afspraken

Check bij je gemeente of een omgevingsvergunning nodig is voor de buitenunit. Veel gemeenten hebben specifieke regels voor warmtepompen vanwege geluidsnormen. Een achteraf aangevraagde vergunning kost geld en kan vertraging opleveren.

Informeer je buren over de installatie, vooral als de buitenunit dicht bij de erfgrens komt. Preventieve communicatie voorkomt klachten achteraf.

Sluit een servicecontract af met een erkend onderhoudsbedrijf. Dit is vaak voorwaarde voor garantie en zorgt voor regelmatige controles. Een goed contract kost €120-180 per jaar maar voorkomt kostbare reparaties door vroegtijdige signalering van slijtage.

Documenteer de installatie grondig met foto's en meetrapporten. Dit is essentieel voor garantieclaims en verhoogt de woningwaarde bij verkoop.

Tot slot: investeer in details, je toekomstige ik zal het je danken

Een succesvolle installatie vraagt zorgvuldige voorbereiding en precisie. De meeste problemen ontstaan door te snelle installatie zonder aandacht voor gasdruk, elektrische configuratie en isolatie. Neem de tijd voor elke stap — een dag extra werk bespaart je maanden aan problemen.

De hybride regeling bepaalt je energiekosten voor de komende 15-20 jaar. Investeer in goede configuratie en regelmatige controles. Volgens Milieu Centraal bespaar je met een optimaal ingesteld hybride systeem aanzienlijk op energiekosten ten opzichte van een traditionele CV-ketel.

Start vandaag nog met voorbereiding door je gasdruk te laten controleren en de beste locatie voor de buitenunit te bepalen. De komende maanden zijn ideaal voor installatie. Bij twijfel over technische aspecten schakel je beter professionele hulp in dan achteraf kostbare fouten te herstellen.
